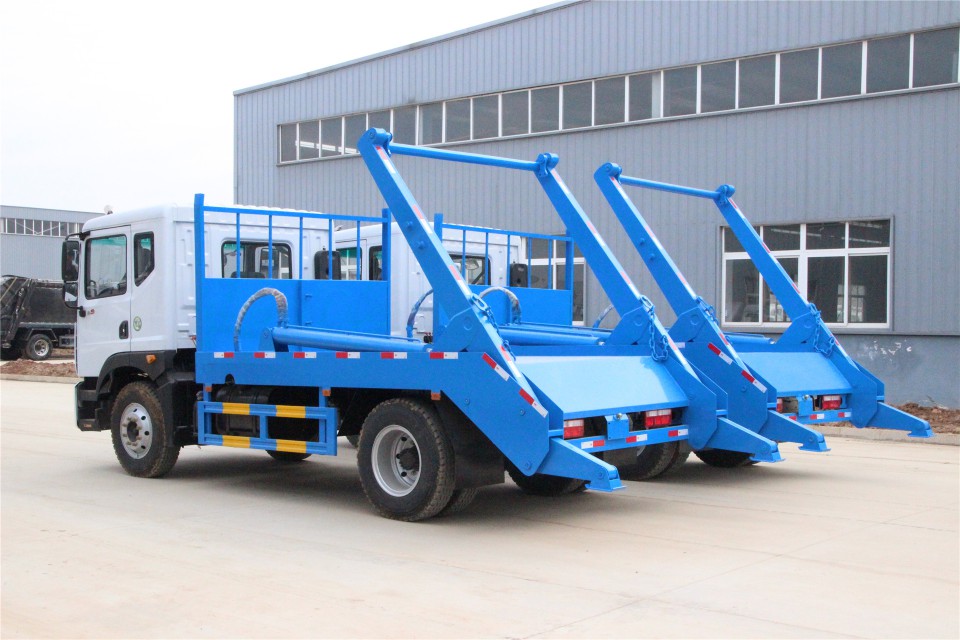

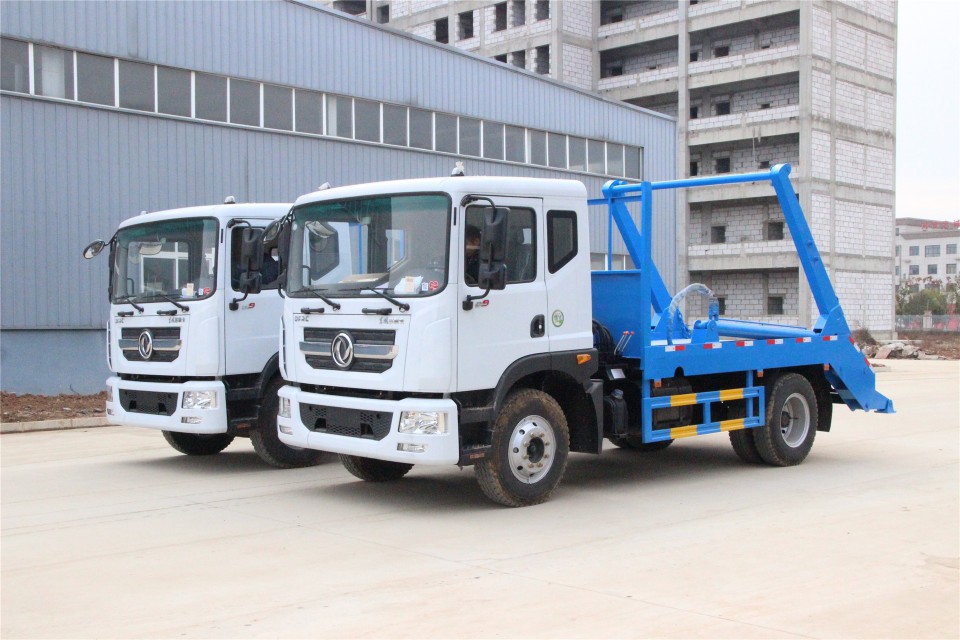

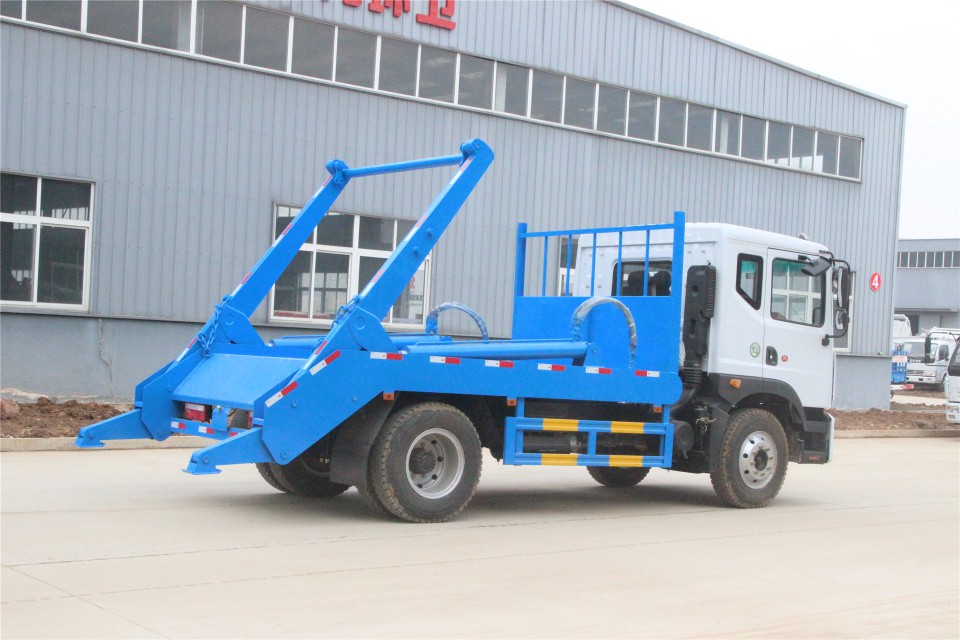

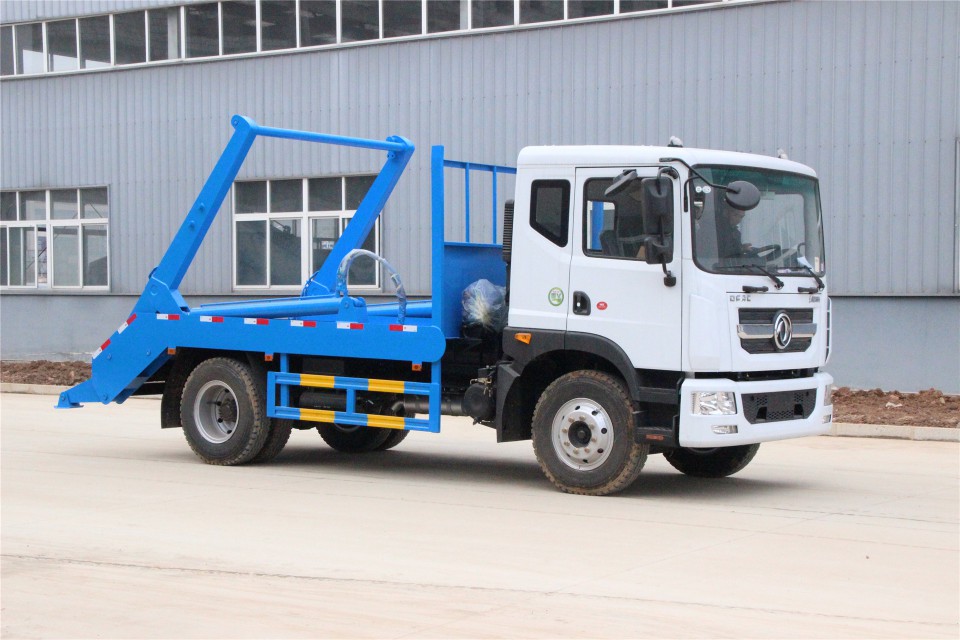

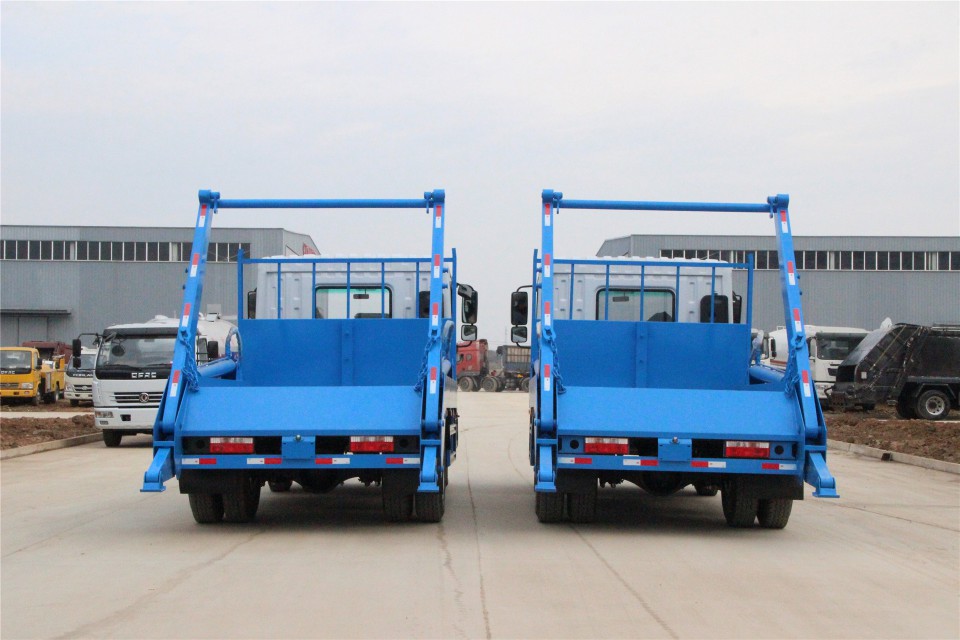

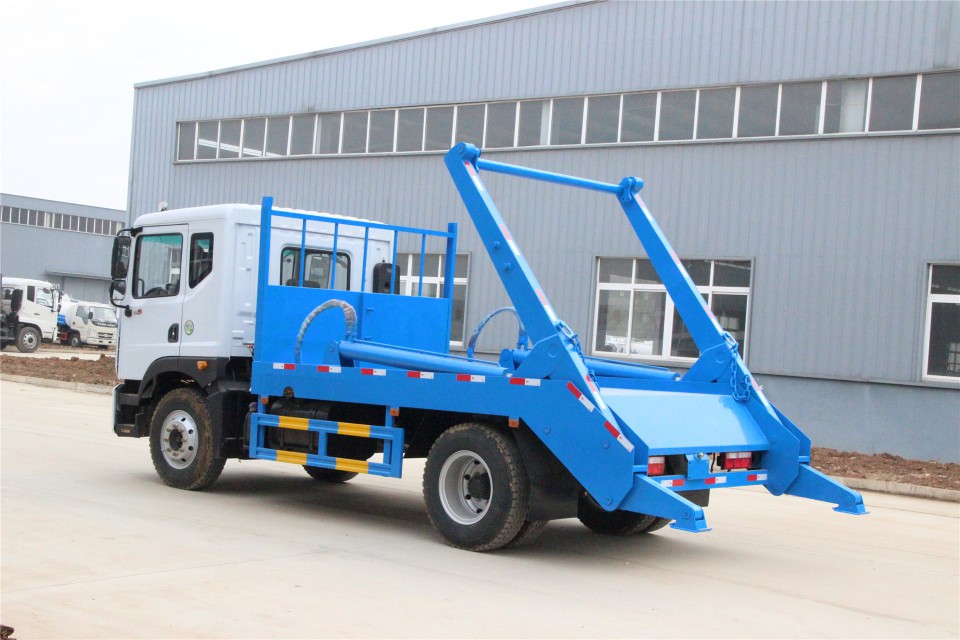

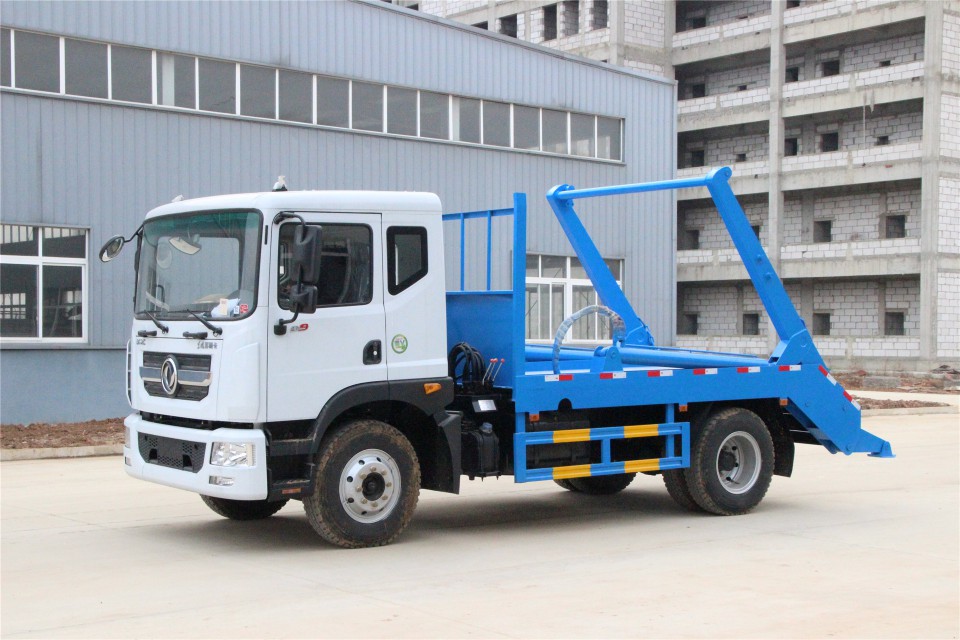

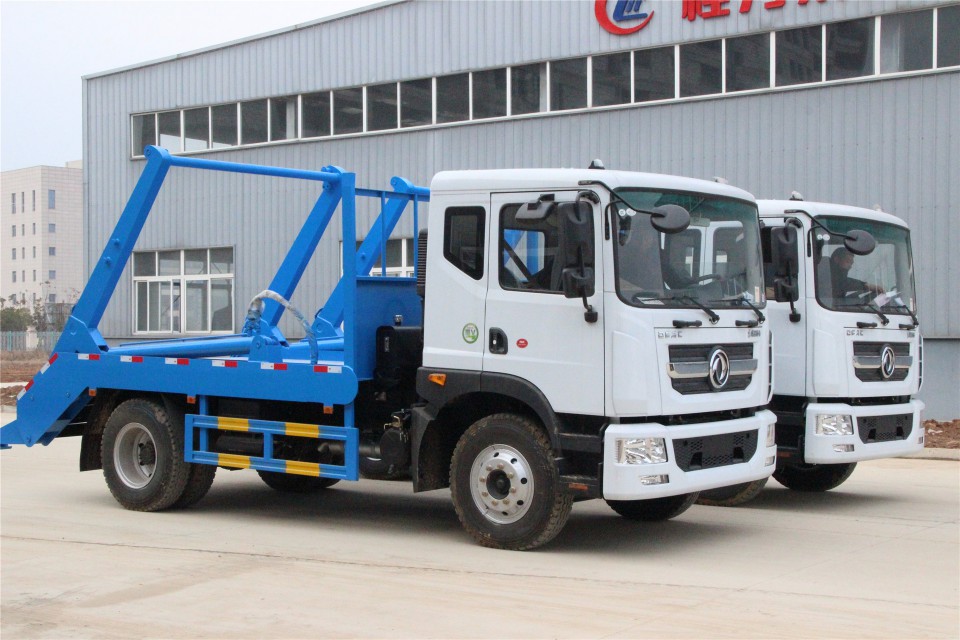

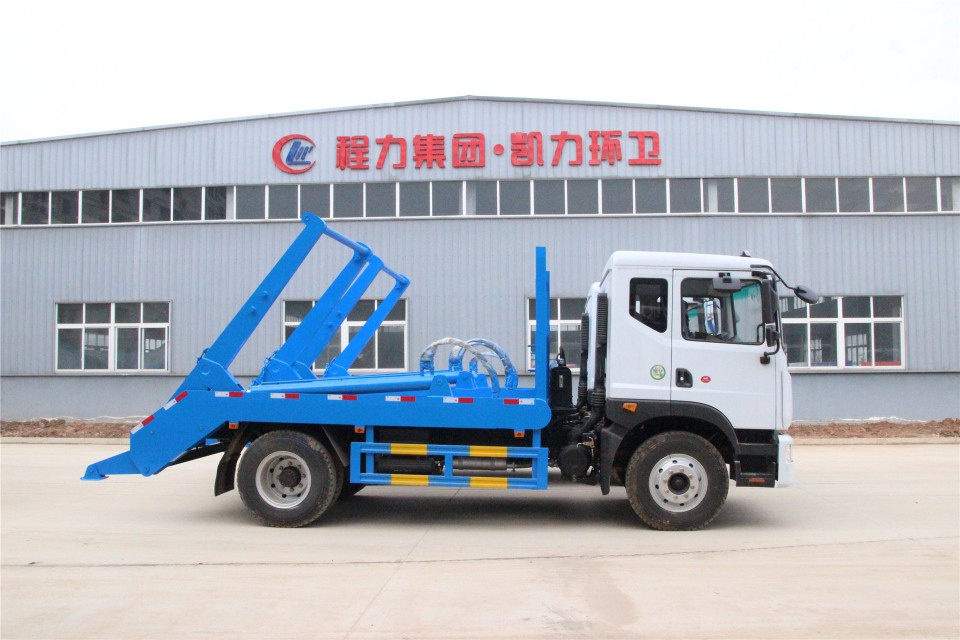

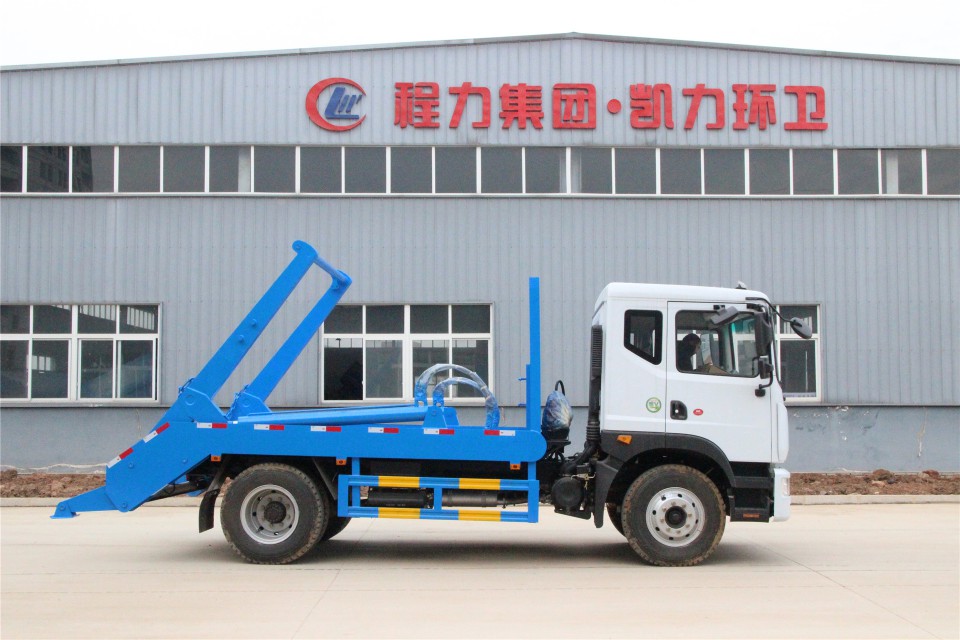

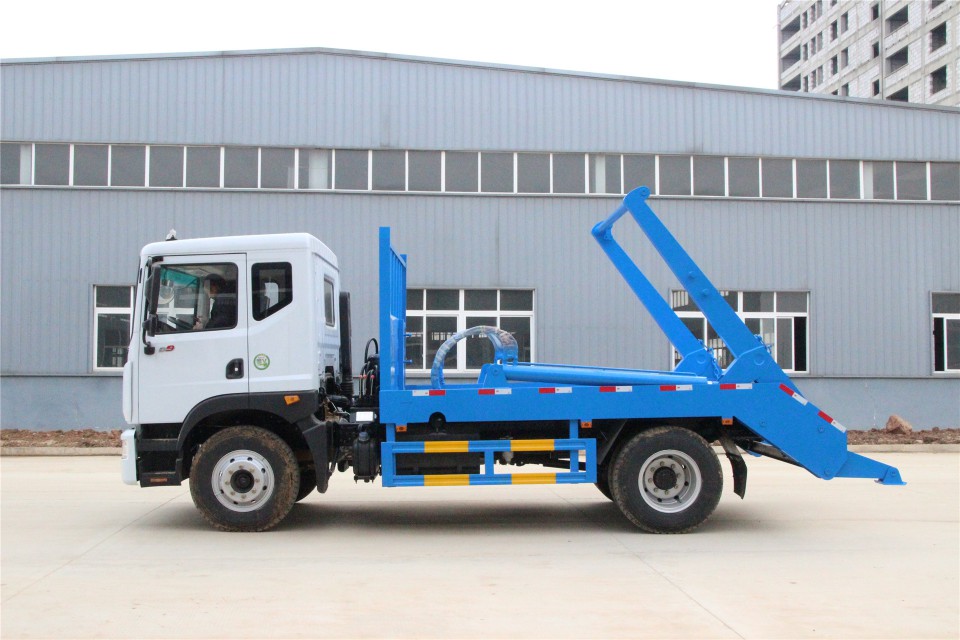

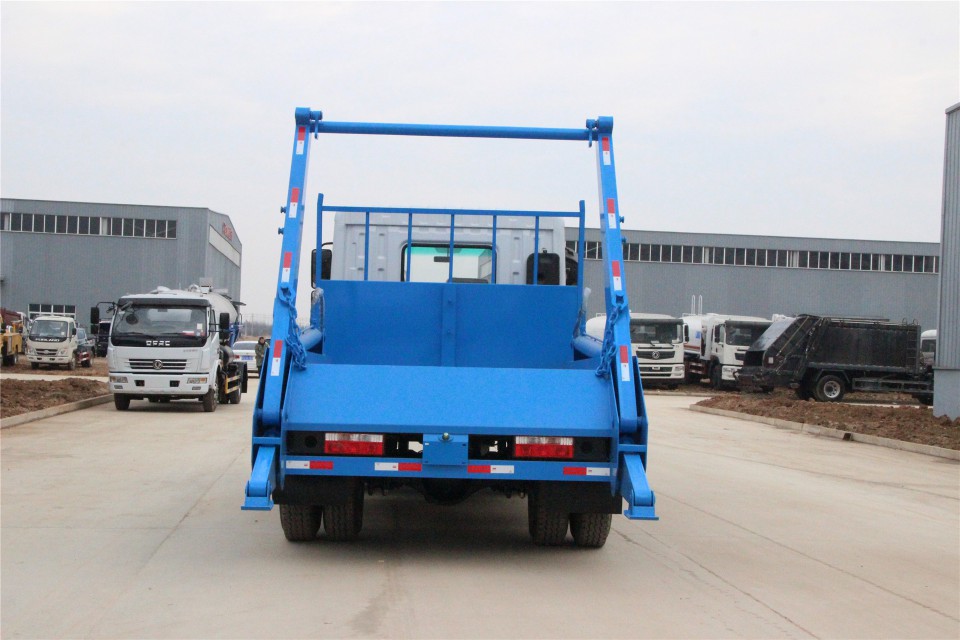

CLW5070ZBS6擺臂式垃圾車
東風多利卡D9湖北程力擺臂垃圾車配置：軸距4500mm，2315排半駕駛室，法士特8檔變速箱，前橋4.5噸，后橋10噸，車架250板簧8/10+7，氣制動，動轉，離合氣助力，空調，電動窗，中控鎖，排氣輔助制動，干燥器,斷氣剎，帶ABS，10.00R20輪胎發動機可選擇：康明斯180馬力，玉柴185馬力
東風多利卡D9湖北程力擺臂垃圾車料斗采用Q345錳鋼焊接，斗四周都有錳鋼筋加強。有敞開和密封兩種形式。當散裝貨物裝入料斗后，掛上吊鏈，通過操作擺臂可將料斗吊上車。卸料時操作擺臂將料斗吊起，落地后取下一端的吊鏈可操作料斗卸料。料斗的 傾翻角可達85°。
湖北程力擺臂垃圾車分2種：地坑式和地面式。這2種垃圾車結構較為相似，都是隨車配備一個或多個垃圾箱， 不同的地方就是垃圾斗的形狀不同（方形和船型）和擺放的位置不同（地面和地坑）主要適合在城市的垃圾中轉站.小區.學校等地方使用。
程力擺臂垃圾車適用全國通用垃圾斗，垃圾斗可自吊上吊下，擺臂一次工作循環時間:60S。該車的特點是垃圾斗與車體分開，能實現一臺車與多個垃圾斗聯合作業，循環運輸，充分提高了車輛的運輸能力。擺臂垃圾車的分類：地坑式擺臂垃圾車、地面式擺臂垃圾車
更多程力垃圾車登錄湖北程力垃圾車官網網站 ssef.org.cn查看
更多程力垃圾車登錄湖北程力垃圾車官網網站 ssef.org.cn查看
| 整車技術參數 | |||
| 車輛名稱: | 擺臂式垃圾車 | 公告批次: | 312 |
| 產品商標 | 程力威牌 | 產品號 | |
| 車輛型號: | CLW5161ZBST5 | 目錄序號: | (十七)74 |
| 燃油: | 免征: | ||
| 免檢: | 發布日期: | 20180930 | |
| 總質量 | 16000(Kg) | 容積: | |
| 額定載質量 | 8555,9145(Kg) | 整備質量 | 7250,6660(Kg) |
| 外形尺寸 | 8100,7900,7350×2500×3350(mm) | 貨廂尺寸 | ××(mm) |
| 額定載客 | (人) | 準拖掛車總質量 | (kg) |
| 駕駛室: | 前排乘客: | 3(人) | |
| 防抱死系統: | 有 | 載質量利用系數 | |
| 接近角/離去角: | 19/18(°) | 前懸/后懸: | 1230/2170(mm) |
| 軸數: | 2 | 軸距: | 3950,4500,4700,5200,5600(mm) |
| 軸荷: | 5600/10400 | 最高車速: | 90(km/h) |
| 其它 | 1、該車整車長/軸距/整備質量對應關系為:8100/4700/7250,7900/4500/7250,7350/3950/6660。2、防護材料:Q235A碳鋼,連接方式:左右側面防護與副梁、底板采用焊接連接,后下部防護與車架采用焊接連接,后部防護斷面尺寸:120×50,后部防護離地高度:425。3、ABS型號:J ABS,生產廠家:焦作博瑞克控制技術有限公司,安裝具有衛星定位功能的行駛記錄儀。4、發動機與油耗值對應關系(L/100km):YC4EG170-50/25.2,YC4EG185-50/25.3,ISB180 50/27.8,ISB210 50/26.3,ISD160 50/26.3。5、專用裝置:擺臂機構,主要用于城鎮環衛垃圾的收集與運輸。 | ||
| 底盤技術參數 | |||
| 底盤型號 | EQ1161LJ9BDE | 底盤企業: | 東風汽車股份有限公司 |
| 輪胎數 | 6 | 彈簧片數: | 8/10+7 |
| 輪胎規格: | 9.00R20,10.00R20 | 傳動型式: | |
| 前輪距: | 1858,1949,1923,1891 | 后輪距: | 1806,1865 |
| 底盤排放標準: | GB17691-2005國Ⅴ,GB3847-2005 | ||
| 燃料種類: | 柴油 | 油耗: | 25.2,25.3,27.8,26.3,26.3 |
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
| YC4EG170-50 YC4EG185-50 ISB210 50 ISB180 50 ISD160 50 YC4S160-50 YC6JA180-50 |
廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 |
4730 4730 5900 5900 4500 3767 6870 |
125 136 155 132 118 118 132 |
| 標識企業: | 常州華日升反光材料有限公司,江蘇群躍新材料有限公司 | Vin車輛識別代碼: | LGDXWA1L××××××××× LGDXWB1P××××××××× LGDXWA1R××××××××× LGDXWB1T××××××××× LGDXWA1V××××××××× LGDXWB1V××××××××× LGDXWB1L××××××××× LGDXWA1P××××××××× LGDXWB1R××××××××× LGDXWA1T××××××××× |
自主研發的，選用國內已定型的標準載貨汽車底盤，在底盤上改裝專用裝置制造而成。改裝部分主要包括：擺臂機構、料斗、液壓系統、操作系統等。
※擺臂機構：擺臂機構由鋼板組成箱形結構件，其主要功能是由多路閥操縱油缸驅動擺臂繞軸作旋轉運動，其旋轉角度為145°，由此可提升料斗，以及對料斗作傾翻運動。
※垃圾箱：垃圾箱是金屬焊接件，有敞開和密封兩種形式。當散裝貨物裝入垃圾箱后，掛上吊鏈，通過操作擺臂可將垃圾箱吊上車。卸料時操作擺臂將垃圾箱吊起，落地后取下一端的吊鏈可操作垃圾箱卸料。垃圾箱的大傾翻角可達86°。
※液壓系統：由油箱、油泵、多路換向閥、液壓缸、平衡閥、液壓鎖、濾油器和管路等組成。整個系統由汽車變速箱、取力器提供動力，手動多路換向閥操縱支腿油缸、擺臂油缸作伸縮運動。本系統油泵排量大小可由手動油門在車下作調控，手動換向閥手柄控制閥桿行程從而控制油缸活塞桿運動速度，系統壓力可由安全溢流閥設定，系統超過設定壓力將由安全溢流閥溢流。
※操作系統：通過該系統實現各項功能的轉換。在操作多路換向閥前應掛上取力器帶動油泵工作。通過操縱多路換向閥的手柄可完成支腿的伸縮和裝料、卸料工作。通過操作在多路換向閥旁的油門手柄，可控制發動機的轉速，從而調節系統的流量改變機構的工作速度。
※垃圾箱：可自吊上吊下，擺臂一次工作循環時間:60S。該車的特點是貨斗與車體分開，能實現一臺車與多個貨斗聯合作業，循環運輸，充分提高了車輛的運輸能力，特別適用于短途運輸，如環衛部門對城鎮垃圾的清理、運輸?shù)取?/span>
